PWS-Gantry 龙门平台

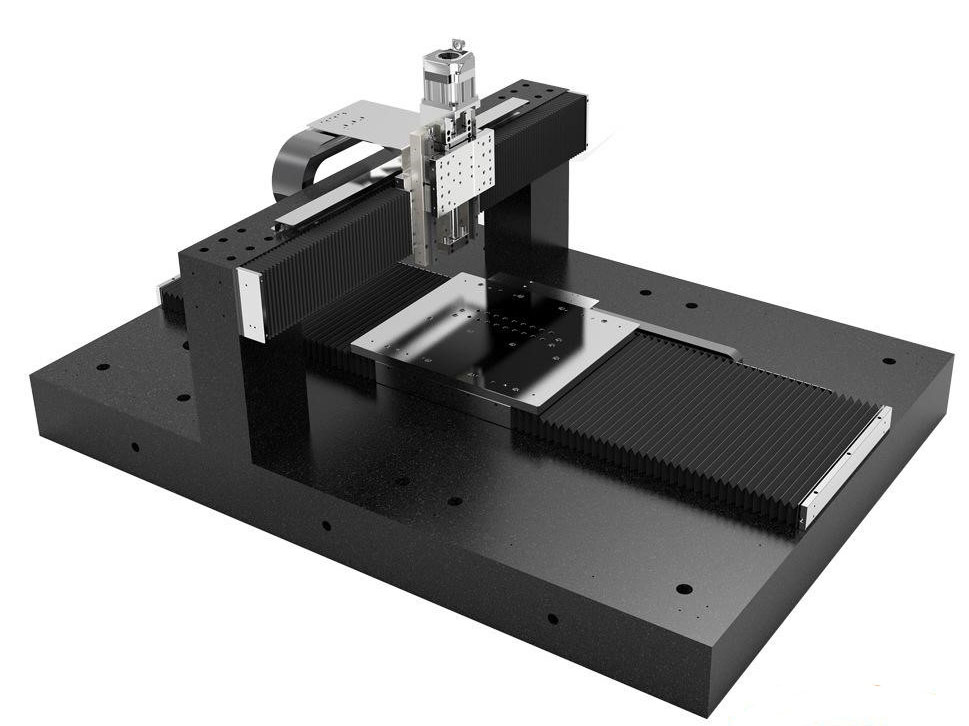

谱华森 PWS-Gantry 系列龙门平台系统,采用闭环双驱、自主龙门算法,可以达到微米级重复定位精度,龙门跨度可以达到1.5-2米,可采用大理石底座,具有温度稳定性好的特点,特别适合大尺寸光学测量和检测。

常用型号:

1. PWS-Gantry-1L-0.1R-50:龙门结构、单轴直线电机、0.1微米光栅尺、50mm行程

2. PWS-Gantry -2SV-0.1E-100100:龙门结构、两轴伺服电机、0.1微米编码器、100×100mm行程

3. PWS-Gantry -3ST-100100100:龙门结构、三轴步进电机、不带编码器、100×100×100mm行程

产品参数:

项目 参数
行程(mm) 最大支持500mm
电机类型 伺服/直线电机
重复定位精度(μm) ±1
最大速度(mm/s) 50
物镜个数 5个,最高支持50倍物镜
扫描速度 最快支持70帧/秒
图像处理 支持超大图像拼接,快速预览
